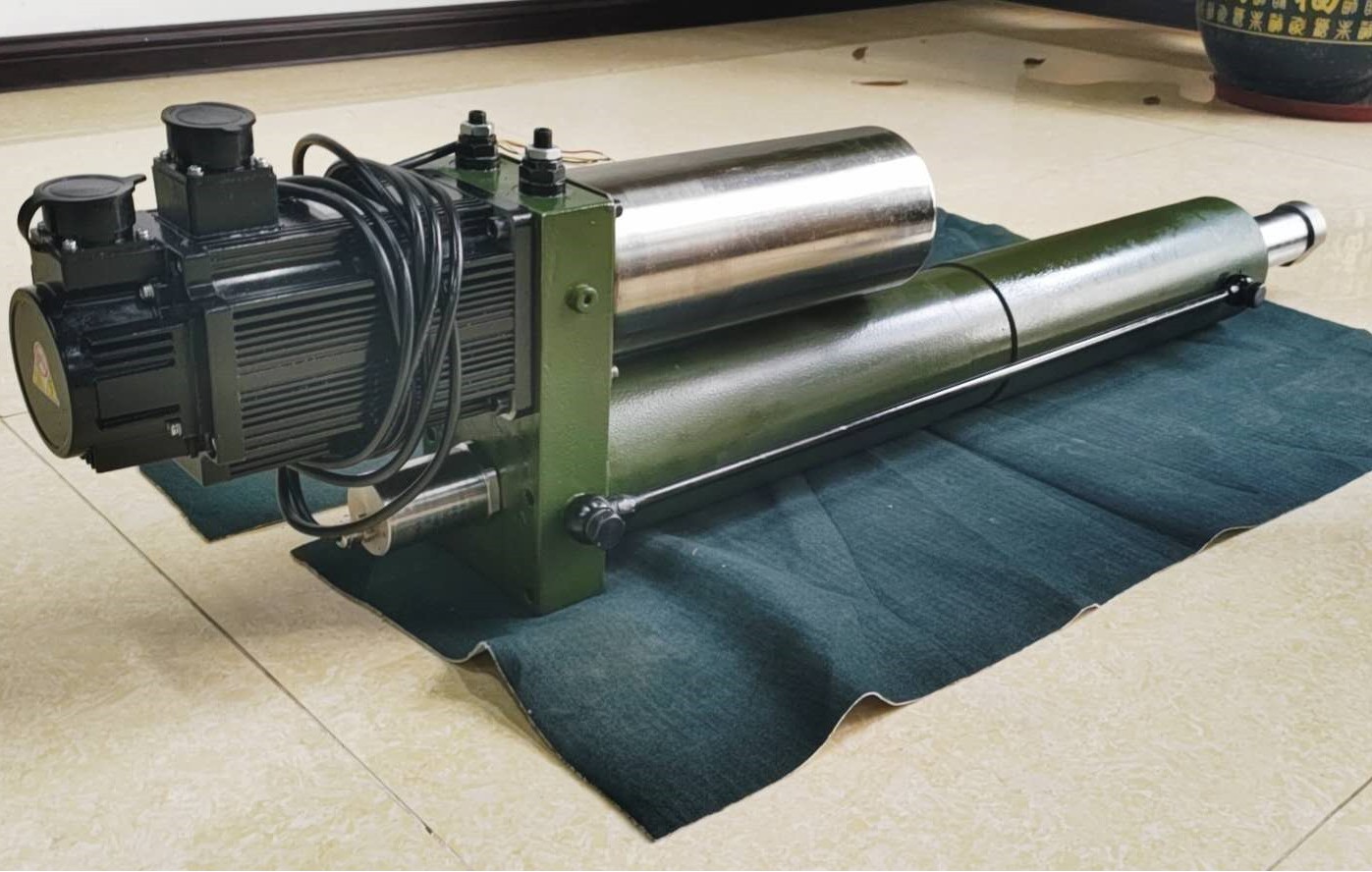

伺服定位电液缸

 交流伺服电液油缸产品简介：

包含交流伺服微型电动单元、液压缸、管路、传感器及微控制器。控制指令和状态反馈通过can总线传递。

  产品优点：

       A、只需供电，无需液压站及管路

        B、可实现位置、载荷和速度的伺服控制；

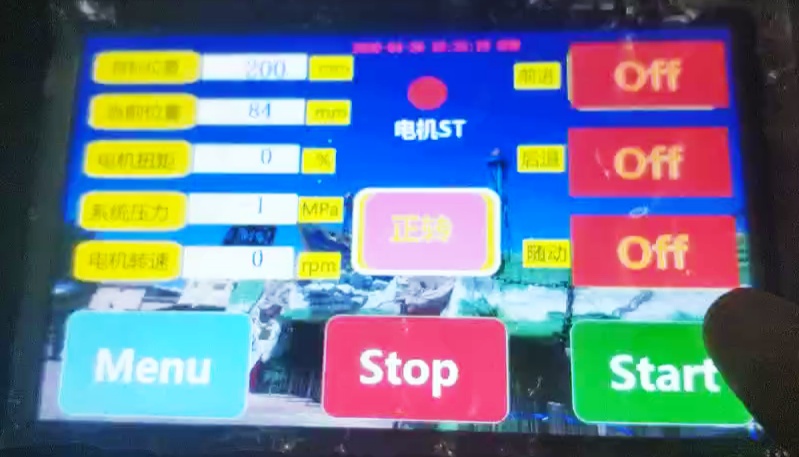

        C、支持can总线、本地控制或无线控制；

        D、具备载荷及位移检测；

        E、作为独立的网络节点，支持状态回传；

  产品规格：

      缸径63-125mm；

      出力5-20T；

      行程0-2m；

  定位精度：

       0.1mm，最低速度：0.2mm/s

内置位移传感器，可实现高精度自定位及随动功能。

产品可根据您的需求定制，具体选型参数参考以下，欢迎来电咨询：13809872029

系列选型参数

电驱液压缸选型时需要明确以下要求：

推力：最大的推力要求，推力范围：0~30T；

行程：活塞杆伸出的长度，单位mm，当长径比大于15时，咨询技术人员；

安装形式：缸筒和活塞杆的固定方式，非耳轴和法兰安装时咨询技术人员；

安装距：耳轴安装时，安装距=行程+250mm，法兰安装时，安装距=行程+160mm；

伸缩时间：

伸出全行程最大允许的时间，单位s；回收时间一般均小于伸出时间；

当对回收时间或速度（重力负载）有要求时，咨询技术人员；

供电：

分为24v直流供电和220v交流供电两种，其他供电方式时咨询技术人员；

负载形式：

分为水平负载、垂直负载、随行程变化的负载几种；

环境要求：

分为常温型（-20~70°）和低温型（-40~70°）；

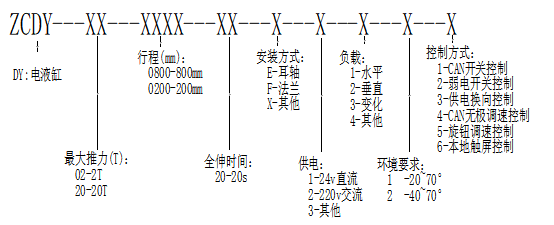

示例：ZCDY-10-400-20-E-2-2-1-1表示推力10T，行程400mm，全伸时间20s，耳轴式安装，交流220v供电，上下垂直负载，常温工作，采用can总线远程控制的电驱液压缸；



电驱液压缸性能、尺寸、重量简表

	性能参数				速度mm/s		三维尺寸		安装距			重量（kg，支耳式）
	缸径	外径	推力	行程	伸	缩	高度	宽度	法兰	支耳	轴径	0行程	行程系数	重量
1	40	55	2	600	32	53	145	80	S+160	S+250	20	10.5	0.0127	18.1
2	50	65	3	500	21	30	155	80	S+160	S+250	25	11.0	0.0155	18.8
3	63	80	5	300	13	19	170	80	S+160	S+250	30	13.0	0.0185	18.6
4	80	95	8	1000	20	27	220	110	S+160	S+250	40	22.0	0.0283	50.3
5	90	106	10	800	16	21	231	110	S+160	S+250	40	25.6	0.032	51.2
6	100	118	15	600	13	17	243	110	S+160	S+250	50	31.3	0.0396	55.0
7	110	127	20	700	14	20	272	130	S+160	S+250	50	41.2	0.047	74.1
8	125	146	26	600	11	15	291	130	S+160	S+250	60	50.5	0.0595	86.2

说明：

1）当推力和速度乘积超出表中乘积范围时，尺寸和成本会增加，需要咨询技术人员；

2）当安装方式、耳轴直径不同时，体积重量会有变化；
