交流电液缸-直驱式

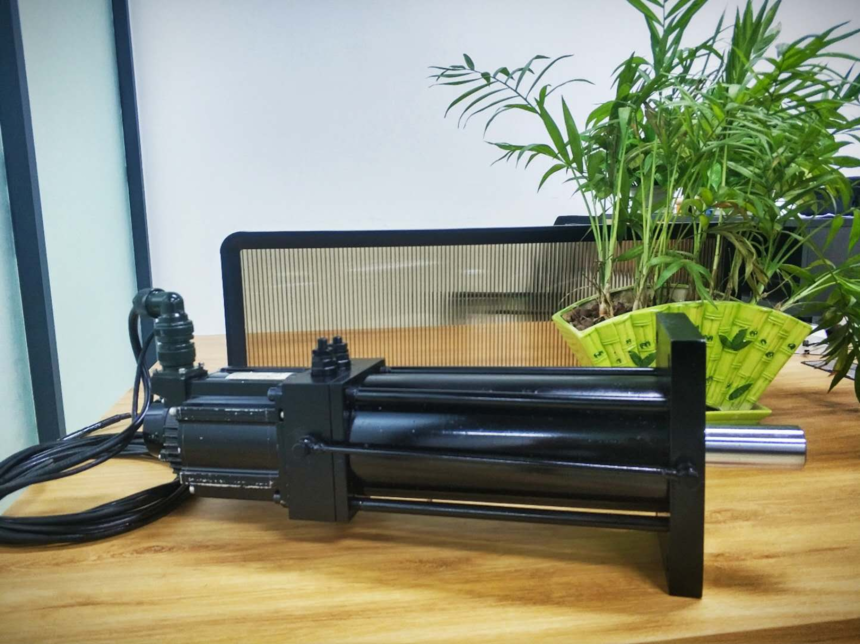

直驱式交流伺服电液缸

 特点：体积小，交流供电，无极调压调速

 具体参数：

接口	220v/CAN，机械接口按客户要求
位置检测	磁致伸缩位移传感器，精度0.1%
最大推力	5~20T（更大载荷详询技术）
动态载荷检测	压力传感器，精度0.5%
调速范围	1-50mm/s（更宽范围详询技术）
调压范围	0-21MPa（更宽范围详询技术）
状态反馈	载荷、位移、速度
控制模式	位置、载荷、速度或组合模式
选配项	可配置触控彩屏 蓝牙无线控制

产品可根据您的需求定制，具体选型参数参考以下，欢迎来电咨询：13809872029

系列选型参数

电驱液压缸选型时需要明确以下要求：

推力：最大的推力要求，推力范围：0~30T；

行程：活塞杆伸出的长度，单位mm，当长径比大于15时，咨询技术人员；

安装形式：缸筒和活塞杆的固定方式，非耳轴和法兰安装时咨询技术人员；

安装距：耳轴安装时，安装距=行程+250mm，法兰安装时，安装距=行程+160mm；

伸缩时间：

伸出全行程最大允许的时间，单位s；回收时间一般均小于伸出时间；

当对回收时间或速度（重力负载）有要求时，咨询技术人员；

供电：

分为24v直流供电和220v交流供电两种，其他供电方式时咨询技术人员；

负载形式：

分为水平负载、垂直负载、随行程变化的负载几种；

环境要求：

分为常温型（-20~70°）和低温型（-40~70°）；

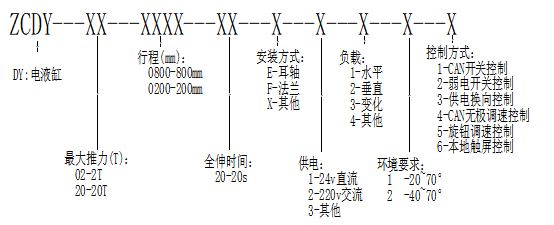

示例：ZCDY-10-400-20-E-2-2-1-1表示推力10T，行程400mm，全伸时间20s，耳轴式安装，交流220v供电，上下垂直负载，常温工作，采用can总线远程控制的电驱液压缸；



电驱液压缸性能、尺寸、重量简表

	性能参数				速度mm/s		三维尺寸		安装距			重量（kg，支耳式）
	缸径	外径	推力	行程	伸	缩	高度	宽度	法兰	支耳	轴径	0行程	行程系数	重量
1	40	55	2	600	32	53	145	80	S+160	S+250	20	10.5	0.0127	18.1
2	50	65	3	500	21	30	155	80	S+160	S+250	25	11.0	0.0155	18.8
3	63	80	5	300	13	19	170	80	S+160	S+250	30	13.0	0.0185	18.6
4	80	95	8	1000	20	27	220	110	S+160	S+250	40	22.0	0.0283	50.3
5	90	106	10	800	16	21	231	110	S+160	S+250	40	25.6	0.032	51.2
6	100	118	15	600	13	17	243	110	S+160	S+250	50	31.3	0.0396	55.0
7	110	127	20	700	14	20	272	130	S+160	S+250	50	41.2	0.047	74.1
8	125	146	26	600	11	15	291	130	S+160	S+250	60	50.5	0.0595	86.2

说明：

1）当推力和速度乘积超出表中乘积范围时，尺寸和成本会增加，需要咨询技术人员；

2）当安装方式、耳轴直径不同时，体积重量会有变化；
