产品参数
The Product Parameters

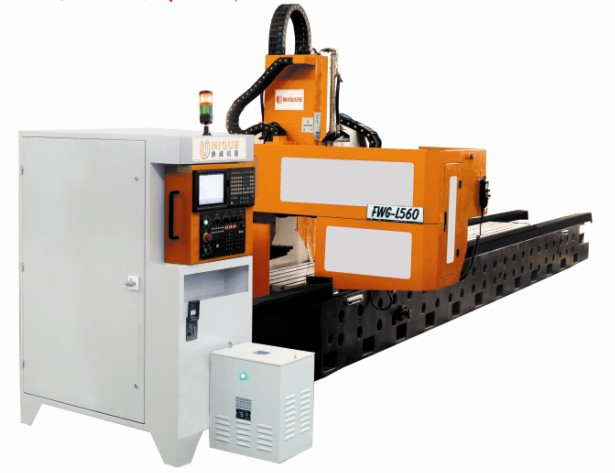

项目 | FWG-L540 | FWG-L560 | FWG-L540A | FWG-L560A | ||
行 | X轴行程mm | 4000 | 6000 | 4000 | 6000 | |
Y轴行程mm | 800 | 1070 | ||||
Z轴行程mm | 350 | 500 | ||||
旋转轴（A轴）摆动主轴头 | 旋转角度±90° | |||||
旋转轴（A轴）工件旋转轴 | 旋转角度±90° | |||||
龙门宽度mm | 650/400 | 650 | ||||
工作台面到横梁底面距离mm | 500 | 500 | ||||
龙门过工件高度立式/卧式 | 400/480 | 400/480 | ||||
主轴端面至工作台面距离mm | 110～460 | 负41～459（立式时，有效300） | ||||
主轴中心至工作台面距离mm | 130～630（卧式时，有效300） | |||||
主轴端面至工作台面侧面最大距离mm | 负100 | |||||
主 | 主轴规格 | BT-40 | ISO-30主轴（意大利） | |||
主轴额定转速rpm | 6000 | |||||
主轴最高转速rpm | 12000 | 24000 | ||||
主轴额定扭矩Nm | 35 | 11.9 | ||||
刀 | 刀库形式 | 伞形刀库 | 排式刀库 | |||
刀库容量 | 8把/12把 | 8把 | ||||
移动 | X轴快速移动m/min | 40 | 30 | |||
Y轴快速移动m/min | 30 | 24 | ||||
Z轴快速移动m/min | 30 | 24 | ||||
工 | 工作台尺寸mm | 4000X500 | 6000X500 | 4000X500 | 6000X500 | |
工作台最大承重kg | 1500 | 2000 | 1500 | 2000 | ||
工件最大宽度 | 500 | 500 | ||||
龙门过工件高度立式/卧式 | 400 | 400/480 | ||||
CNC第四轴 | 选配 | 选配 | ||||
动力 | 主轴电机功率kw | 5.5/7.5 | 7.5/8.6 | |||
X、Y、Z、A轴电机功率（X轴配减速机） | 3.5/2.2/2.2 | 3.5/2.2/2.2/0.5 | ||||
精 | X轴定位精度mm | ±0.02（全闭环，发格光栅尺） | ±0.02（全闭环，发格光栅尺） | |||
X轴重复定位精度mm | ±0.01 | ±0.01 | ||||
Y、Z轴定位精度mm | ±0.015 | ±0.015 | ||||
Y、Z轴重复定位精度mm | ±0.008 | ±0.008 | ||||
润滑 | 润滑系统 | 集中润滑 | ||||
冷却系统 | 切削液冷却 | |||||
排屑 | 双螺旋+链板式排屑器 | |||||
机床 | 机床外形尺寸（长X高X宽）mm | 7500X1800X2400 | 9000X1800X2400 | 7500X1800X2400 | 9000X1800X2400 | |
机床总重T | 7 | 9 | 9 | 9 | ||
机床输入电压功率 | 380V/25KVA | |||||
数控系统 | 三菱/西门子/发那科 | |||||
