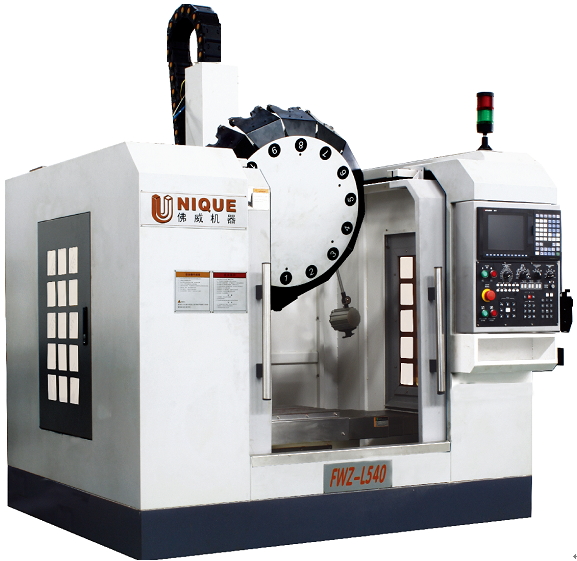

立式加工中心规格
Specifications of vertical machining center
主要技术参数 | FWZ-L540 | FWZ-L540B | FWZ-L740 |
工作台尺寸mm | 400X600 | 400X600 | 400X800 |
工作台承重kg | 250 | 250 | 250 |
X轴行程mm | 500 | 500 | 700 |
Y轴行程mm | 400 | 400 | 400 |
Z轴行程mm | 300 | 300 | 300 |
主轴中心至滑块安装面距离mm | 400 | 450 | 450 |
主轴端面至工作台面距离 | 155～455 | 155～455 | 155～455 |
工作台T型槽 | 3-14X100 | 3-14X100 | 3-14X100 |
主轴锥孔 | BT-30/Φ100 | BT-30/Φ100 | BT-30/Φ100 |
主轴转速rpm | 12000 | 12000 | 12000 |
X、Y、Z轴滚珠丝杆规格 | 2516、2516、3616 | 2516、2516、3616 | 3216、3216、3616 |
X、Y轴线轨规格 | HGH25CA | HGH25CA | HGH30CA |
Z轴线轨规格 | HGH30CA | HGH30CA | HGH30CA |
X、Y、Z轴快速进给m/min | 36、36、32 | 36、36、32 | 36、36、32 |
切削速度m/min | 1～8 | 1～8 | 1～8 |
X、Y、Z轴定位精度mm | ±0.006 | ±0.006 | ±0.006 |
X、Y、Z轴重复定位精度mm | ±0.003 | ±0.003 | ±0.003 |
X、Y、Z轴电机参数（扭矩NM） | 8、10、10 | 8、10、10 | 12、12、20 |
X、Y、Z轴电机联系方式 | 直联 | 直联 | 直联 |
主轴伺服电机参数（kw） | 5.5 | 5.5 | 5.5 |
刀库 | BT30夹臂式14刀 | BT30夹臂式16刀 | BT30夹臂式16刀 |
机床外形尺寸（长X高X宽）mm | 1750X1900X2500 | 1960X2330X2400 | 2200X2400X2400 |
机床总重T | 3 | 3.5 | 3.8 |
数控系统 | 三菱/西门子/发那科 | 三菱/西门子/发那科 | 三菱/西门子/发那科 |
