产品详情
■ 内置自动压源，最高可至7MPa；
■ 智能交互技术；
■ 准确度等级最高可达0.01级；
■ 可外部独立充电电池。
产品概述
ConST811A是康斯特推出的新一代智能全自动压力校验仪，它将气压控制技术、智能交互技术，专业经验积累和模块化构架设计深度融合，具有更宽的控压范围、更高的控制准确度、更多检定对象、更快捷交互、更方便维护等众多鲜明属性。
被检仪表覆盖压力变送器、差压变送器、压力开关、数字压力计、压力传感器、I/P控制器/定位器、HART/PROFIBUS PA总线设备、气压计、指针式一般压力表、指针式精密压力表等压力仪表。
它可在现场、实验室无缝切换，大幅提高计量、测试工程师的工作效率，广泛应用在电力、石油、化工、制药、计量、冶金、生物、食品、交通及汽车制造等领域。
ConST811A智能全自动压力校验仪选型表
版本 (订购编码) | 高精度版 811A-UP | 气象版 811A-BP | 气压版 811A-4M | 气压升级版 811A-6M | 气压升级版 811A-7M |
压力发生范围 | (-0.09 ~ 7)MPa | (100 ~ 1200)hPa.a | (-0.09 ~ 4)MPa | (-0.09 ~ 6)MPa | (-0.09 ~ 7)MPa |
控制稳定性 | ≤0.003%FS | ≤0.02hPa | ≤0.003%FS | ≤0.003%FS | ≤0.003%FS |
控压模块数量 | 1 | 1 | 2 | 2 | 2 |
控压模块可更换 | 固定不可更换 | 固定不可更换 | ● | ● | ● |
差压 | |||||
表压 | ● | ● | ● | ● | |
绝压 | ○ | ● | ○ | ○ | ○ |
可外接2个 CDP压力测量模块 | ● | ● | ● | ● | ● |
内置自动压源 | ● | ● | ● | ● | ● |
mA / V输出 | ● | ● | ● | ● | ● |
mA / mV / V测量 | ● | ● | ● | ● | ● |
直流回路电源 | ● | ● | ● | ● | ● |
压力开关测试 | ● | ● | ● | ● | ● |
HART/PROFIBUS PA | ● | ● | ● | ● | ● |
任务管理 | ● | ● | ● | ● | ● |
快速测试 | ● | ● | ● | ● | ● |
●表示有此功能，○表示选购功能。
产品特点
■ 压力自动发生范围最高到7MPa；
■ 可快速更换控压模块（高精度版和气象版除外）；
■ 创新的的全自动压力开关测试方法，最短检测时间仅需1分钟；
■ 快速测试任务，无需输入被检信息即可执行，通过执行表格、误差曲线快速判定被检是否合格；
■ 文档化任务，完整的文档化任务模式，任务自动运行、误差自动分析、测试报告自动生成；
■ WiFi、LAN、USB、蓝牙（BLE）等多种通信方式；
■ 增强型总线功能，比手操器更方便：
1）自动校准模式：811A支持变送器一般参数、校准参数的读写、调校，用户可以最快速的找到相关功能（菜单位置固定），而无需象手操器那样频繁的翻页查找（不同变送器，菜单位置不固定）；
2）手操器模式：811A支持全功能手操器模式，在此模式下，变送器所有参数均可读写，用户相当于获得了一台昂贵的HART手操器和一台昂贵的PA通讯器；
■ 电池可外部独立充电，电池供电情况下典型工作时间为12小时；
■ 智能云服务，远程控制，提供有线以太网和无线WiFi两种通讯方式接入ACloud云服务：
1）支持通过OTA方式升级设备固件；
2）用户通过Additel Link（提供手机APP、PC等多种客户端方式）可以随时随地监控设备的实时运行状态和数据，对设备进行监控和远程控制；
■ 智能诊断中心：
包含智能警铃、实时故障列表、全面自检测试、历史故障日志查询、一键自检报告导出等功能，及时准确判断设备问题，大幅减少用户与厂家沟通成本；
■ 外部双测量模块，将检定能力大幅延伸：
用户可以连接外部测量模块，通过外部压力泵加压，完成手动的快速校准任务或文档化任务。
压力指标
版本 (订购编码) | 高精度版 811A-UP | 气象版 811A-BP | 气压版 811A-4M | 气压升级版 811A-6M | 气压升级版 811A-7M |
压力发生范围1 | (-0.09 ~ 7)MPa | (100 ~ 1200)hPa.a | (-0.09 ~ 4)MPa | (-0.09 ~ 6)MPa | (-0.09 ~ 7)MPa |
压力控制模块一 | 取决于内置模块 见高精度版选型表 | (100 ~ 1200)hPa.a ±0.10hPa | (0 ~ 4)MPa 0.02级 | (0 ~ 6)MPa 0.02级 | (0 ~ 7)MPa 0.02级 |
压力控制模块二 | N/A | N/A | 选购1个或多个，用户可更换， 规格及可选范围详见CDPM模块式压力校验仪选型表 | ||
压力类型 | 表压、绝压 | 绝压 | 表压、绝压 | 表压、绝压 | 表压、绝压 |
大气压模块 准确度 | ±55Pa | N/A | ±55Pa | ±55Pa | ±55Pa |
控制稳定性2 | ≤0.003%FS | ≤0.02hPa | ≤0.003%FS | ≤0.003%FS | ≤0.003%FS |
目标压力稳定 | > 5分钟 | > 5分钟 | > 5分钟 | > 5分钟 | > 5分钟 |
控制响应时间3 | < 40秒 | < 30秒 | <40秒 | < 40秒 | < 40秒 |
外接压力测量模块 | 详见CDP模块式压力校验仪选型表 | ||||
[1] 环境大气压为100kPa.a时；
[2] 该控制稳定性基于压力控制模块的量程；
[3] 不外加负载容积，且完成量程20%步进时。
电测指标 (环境温度20℃±5℃，1年准确度)
项 目 | 范 围 | 分辨力 | 指标 | |
测量 | mV测量 | (-300 ~ 300)mV | 1μV | ±(0.008%RD + 6μV) |
V测量 （自动量程） | (-5 ~ 5)V | 20μV | ±(0.008%RD + 100μV) | |
(-12 ~ 12)V | 100μV | ±(0.008%RD + 320μV) | ||
(-30 ~ 30)V | 100μV | ±(0.008%RD + 600μV) | ||
mA测量 (自动量程) | (-25 ~ 25)mA | 0.1μA | ±(0.008%RD + 1.0μA) | |
(-50 ~ 50)mA | 0.1μA | ±(0.008%RD + 2.0μA) | ||
开关测量 | 机械开关、NPN型开关、PNP型开关 | N/A | 响应时间< 10ms 如果开关带电，电压范围(3 ~ 30)V | |
输出 | 电流输出 | (0 ~ 2.5)mA | 0.05μA | ±(0.008%RD + 0.10μA) |
(2.5 ~ 25)mA | 0.5μA | ±(0.008%RD + 1.0μA) | ||
电压输出 | (0 ~ 16)V | 250μV | ±(0.008%RD + 320μV) | |
直流电源 | (16 ~ 30)V | 1V | 1V步进，最大带载70mA，±0.5V（±0.24V@24V） | |
总线通信 | 支持HART总线通信、PROFIBUS PA总线通信 | |||
CDPM模块式压力校验仪选型表
订购编码 | 测量范围 | 准确度等级 | 传压介质 | 气压版 811A-4M | 气压升级版 811A-6M | 气压升级版 811A-7M |
CP60K | ±60kPa | 0.02 | 气 | ● | ||
CP100K | (-100~100)kPa | 0.02 | 气 | ● | ||
CP160K | (-100~160)kPa | 0.02 | 气 | ● | ||
CP250K | (-100~250)kPa | 0.02 | 气 | ● | ● | ● |
CP400K | (-100~400)kPa | 0.02 | 气 | ● | ● | ● |
CP600K | (-100~600)kPa | 0.02 | 气 | ● | ● | ● |
CP1M | (-0.1~1)MPa | 0.02 | 气 | ● | ● | ● |
CP1.6M | (-0.1~1.6)MPa | 0.02 | 气 | ● | ● | ● |
CP2.5M | (-0.1~2.5)MPa | 0.02 | 气 | ● | ● | ● |
GP4M | (0~4)MPa | 0.02 | 气 | ● | ● | ● |
GP6M | (0~6)MPa | 0.02 | 气 | ● | ● | |
GP7M | (0~7)MPa | 0.02 | 气 | ● |
[1] 内置控压模块温度自动补偿范围为(0 ~ 50)℃，1年准确度；
[2] 如需其他规格，请与我公司联系进行定制。
ConST811A高精度版选型表
订购编码 | 压力自动发生范围 | 测量范围1 | 测量范围2 | 准确度等级 | 传压介质 |
ConST811A-UP-GP7MR-CP2.5MR | (-0.09~7)MPa | (0~7)MPa | (-0.1~2.5)MPa | 0.01 | 气 |
ConST811A-UP-GP6MR-CP2.5MR | (-0.09~6)MPa | (0~6)MPa | (-0.1~2.5)MPa | 0.01 | 气 |
ConST811A-UP-GP2.5MR-CP1MR | (-0.09~2.5)MPa | (0~2.5)MPa | (-0.1~1)MPa | 0.01 | 气 |
ConST811A-UP-GP600KR-CP250KR | (-95~600)kPa | (0~600)kPa | (-100~250)kPa | 0.01 | 气 |
ConST811A-UP-GP160KR-CP100KR | (-95~160)KPa | (0~160)KPa | (-100~100)kPa | 0.01 | 气 |
注：保证准确度的温度范围为(15 ~ 25)℃，1年准确度。
一般指标
项目 | 描述/指标 |
显示 | 7英寸TFT触摸屏 |
交互 | 同时支持彩屏触控和键盘操作 |
供电 | 电池或DC27V专用适配器 |
电池 | 典型工作时间：12小时； 充电方式：随主机充电或独立充电； 充电时长：小于5小时 |
压力连接 | 通过连接台和软管，可扩展为M20×1.5快接内螺纹等规格，因版本不同而异。 |
电测连接 | Φ4mm香蕉插孔 |
通信方式 | USB、LAN、WiFi和蓝牙(BLE) |
机身存储 | 8G |
屏幕快照 | 快速截屏并保存 |
任务管理 | 可管理1000个以上的任务(受存储空间限制) |
压力单位 | 25个常用单位，5个用户自定义单位 |
环境条件 | 使用温度：(0~50)℃； 存储温度：(-20~70)℃； 环境湿度：<90%RH，非凝露； 大气压：(86~106)kPa |
操作系统 | WinCE |
认证 | CE |
尺寸 | 长300mm×宽193mm×高192mm |
重量 | 气压版、气象版和高精度版：7.8kg； 微压版、差压版：6.8kg |

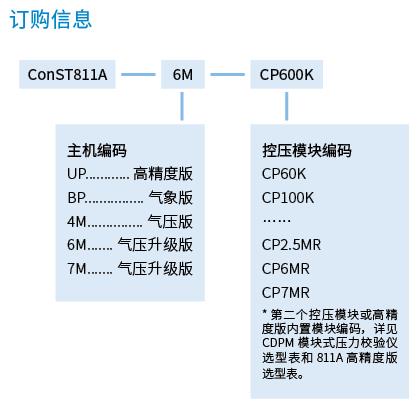

订购信息
方案与配附件
版本和编码 名称规格 | 微压版 811A-LLP | 差压版 811A-D | 气压版和高精度版 811A-4M/6M/7M 811A-UP | 气象版 811A-BP | ||
标准 组件 | 通用 部分 | 测试线(2红2黑) | ● | ● | ● | ● |
USB通信线（1根） | ● | ● | ● | ● | ||
电池(1件) | ● | ● | ● | ● | ||
电源适配器(1套) | ● | ● | ● | ● | ||
交流电源线(1根) | ● | ● | ● | ● | ||
进气滤片(2件) | ● | ● | ● | ● | ||
滤芯(2件) | ● | ● | ● | ● | ||
说明书(1本) | ● | ● | ● | ● | ||
测试报告(1份) | ● | ● | ● | ● | ||
合格证(1个) | ● | ● | ● | ● | ||
仪器箱(1件) | ● | ● | ● | ● | ||
O型密封圈(10×1.5-NBR70，5个) | ● | ● | ● | ● | ||
O型密封圈(3.5×1.5-NBR70，5个) | ● | ● | ● | ● | ||
接头 组件 | O型密封圈(6×2-NBR70，6个) | ● | ● | ● | ||
O型密封圈(6.5×3-NBR80，20个) | ● | ● | ● | |||
转接头M10外转M20×1.5内(2个) | ● | ● | ● | |||
转接头M10外转M20×1.5外(2个) | ● | ● | ● | |||
转接头M10外转1/4NPT内(2个) | ● | ● | ● | |||
转接头M10外转1/4NPT外(2个) | ● | ● | ● | |||
异同 部分 | 气液分离器(1件) | ● | ● | ● | ||
压力连接台(ConST104A，1套) | ● | ● | ||||
表架(1件) | ● | |||||
连管堵头(1个) | ● | |||||
连管组件(黄色，1.5m) | ● | ● | ||||
连管组件(蓝色，1.5m) | ● | ● | ||||
选购组件 | CDPM模块式压力校验仪(压力控制模块) | ○ | ○ | ○ | ○ | |
CDP模块式压力校验仪 | ○ | ○ | ○ | ○ | ||
ACal压力检定校准系统软件 | ○ | ○ | ○ | ○ | ||
Additel/Land 数据下载软件 | ○ | ○ | ○ | ○ | ||
指定检定/校准机构证书 | ○ | ○ | ○ | ○ | ||
●表示标配，○表示选购。
本产品享有一年免费维修、终身维护的服务。
因产品开发、改进和升级等需要，部分内容、参数及配附件可能修改或调整，请以产品装箱单和配套说明书为准。
